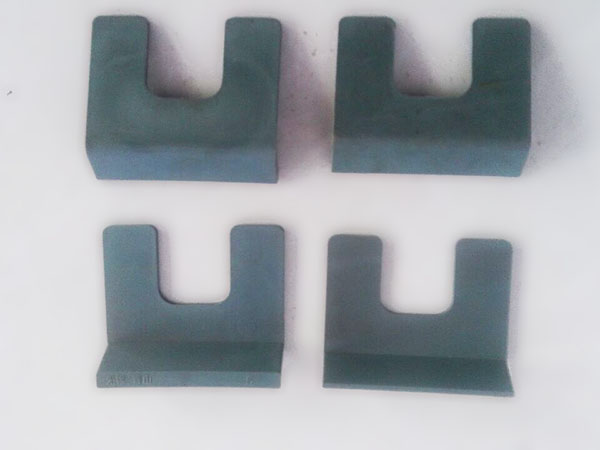

调高垫片(调高垫板)

定义与作用

调高垫片是轨道扣件系统中的重要部件,主要用于调整钢轨的高低位置,

以满足轨道铺设和维护时的高程精度要求。通过在扣件系统的特定部位(如铁垫板与轨下垫板之间、

轨距挡板下方等)加装不同厚度的调高垫片,可实现钢轨高度的精确调节,确保轨道的平顺性和行车安全。

在轨道扣件系统中的应用场景

施工铺设阶段:

无砟轨道铺设时,需根据设计高程调整钢轨高度,通过加装调高垫片补偿基础施工误差或实现预设的轨道高度。

维护检修阶段:

轨道长期使用后可能出现沉降、变形等问题,通过增减调高垫片厚度调整钢轨高程,修复轨道平顺性。

不同扣件系统中的位置:

如 WJ-12 型扣件中,调高垫片包括预设调高垫板(安装于铁垫板下弹性垫板与基础之间)和轨距挡板下调高垫板

(用于轨距挡板下方辅助调高),可组合使用实现不同调高量。

材质与结构特点

材质:

通常采用高强度钢材(如 Q345B、45# 钢等)或耐磨工程塑料,具备抗压强度高、耐磨损、抗腐蚀的特点,以适应轨道长期受力和恶劣环境。

厚度规格:

常见厚度为 1mm、2mm、5mm、10mm 等,可根据实际调高需求组合使用,单次调高量一般不超过 15mm(具体依扣件系统设计而定)。

结构设计:

形状多为矩形或圆形,表面平整,边缘无毛刺,部分垫片带有防滑纹路或定位凸起,防止在受力时移位,确保调节精度。

与其他轨道部件的配合

与轨下垫板 / 弹性垫板:调高垫片通常安装于轨下垫板下方,通过改变其厚度调整钢轨高度,同时不影响轨下弹性垫层的缓冲性能。

与轨距挡板 / 铁垫板:在部分扣件系统中,调高垫片可安装于轨距挡板下方,辅助调整轨距的同时实现高程调节(如 WJ-12 扣件的轨距挡板下调高垫板)。

典型应用示例

以 WJ-12 型扣件为例:


正常组装或调高量≤5mm:使用 I 型 T 型螺栓,仅通过预设调高垫板(铁垫板下)调节。

调高量 > 5mm:使用 II 型 T 型螺栓,结合预设调高垫板和轨距挡板下调高垫板组合调节,最大调高量可达 25mm(具体依设计参数)。

维护与注意事项

安装要求:

调高垫片需平整放置,确保受力均匀,避免因安装歪斜导致轨道受力不均。

定期检查:

运营中需检查垫片是否有裂纹、变形或移位,尤其是重载铁路或高频振动区段,防止因垫片失效影响轨道稳定性。

更换原则:

当垫片磨损量超过设计允许范围(如厚度减薄≥1mm)时,需及时更换,避免影响调高精度和轨道安全。


调高垫片的设计和应用是轨道扣件系统实现高精度高程调节的关键,其性能直接影响轨道的平顺性和列车运行的安全性,

尤其在重载铁路和无砟轨道中作用更为突出。
