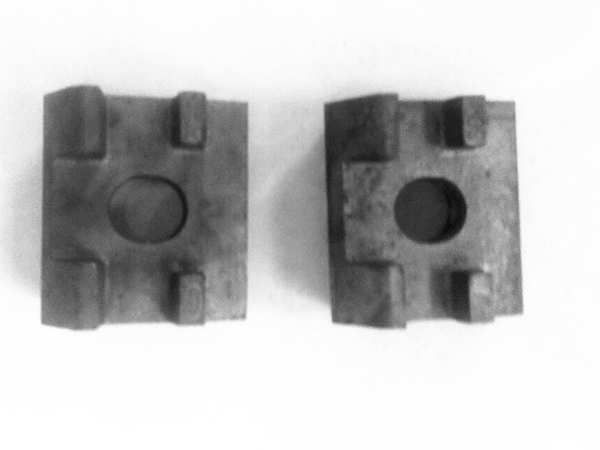

新III型护轨扣板

内容详情

新 III 型护轨扣板是铁路轨道系统中用于固定护轨的重要部件,主要配合新 III 型混凝土桥枕使用。以下是其详细介绍:

结构组成

新 III 型护轨扣板由轨下垫板、扣板、弹簧垫圈、平垫圈、螺旋道钉和螺母组成。其中扣板分 50kg/m 轨用和 60kg/m 护轨用两种,每种扣板又分护轨中间和护轨接头两种形式。

材料与规格

扣板材料为 QT450-10,50kg/m 护轨使用的非钢轨接头用扣板质量为 0.988kg,60kg/m 护轨使用的非钢轨接头用扣板质量为 1.102kg。

功能特点

固定护轨:通过与其他部件配合,将护轨牢固地固定在新 III 型混凝土桥枕上,防止护轨在列车运行时因振动或磨损而脱落,保证护轨的稳定,有助于减少对钢轨的侧面冲击,提高行车舒适度和安全性。

调整轨距:新 III 型护轨扣板有不同的号码,如 7-9 号、11-13 号等,可根据护轨与基本轨距离调整量来选择合适的扣板号码,从而实现对轨距的调整。

安装要求

安装时,先锚固螺旋道钉,使道钉凸台底面与轨枕承轨槽面距为 2-3mm,然后安放护轨用轨下垫板、护轨,再按规定的号码安装扣板,装上弹簧垫圈及平垫圈,并拧紧螺母,扭矩一般以 30-50N・m 为宜。
